产品特性
CPU单元
S3C2440是三星公司推出的一款低功耗、高集成度的ARM9嵌入式CPU，应用范围非常广泛。
大容量存储器，方便客户编写、调试应用代码
板载64MB SDRAM、256MB Nand Flash、2MB Nor Flash。
丰富的外设，满足产品扩展需求

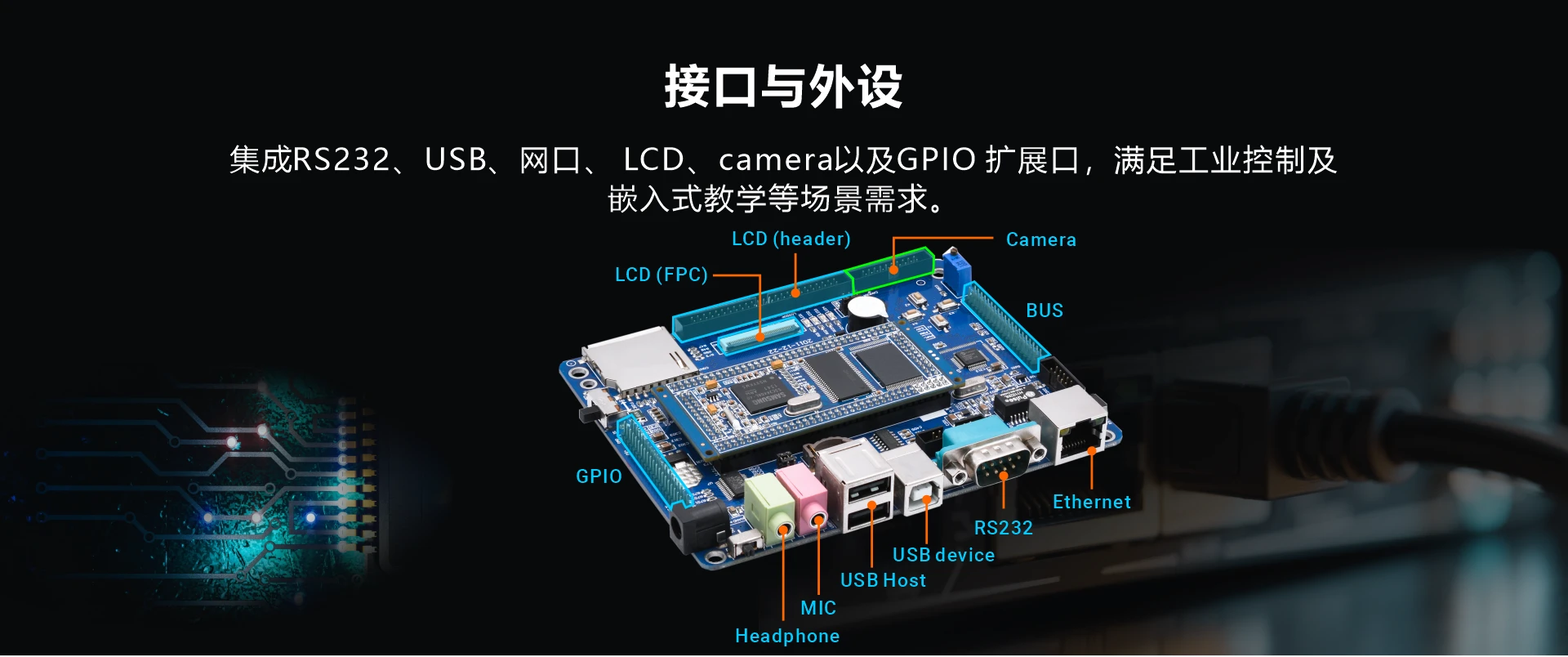

LCD接口、摄像头接口、GPIO接口、键盘接口、串口、SD卡插座、音频接口、USB主从接口、以太网接口。
支持GPS, GPRS, CDMA, Printer, WIFI, AV, VGA 模块。
完全开放的软件系统，加速产品开发进度
支持Linux、Wince、QT系统，提供所有程序源码，并提供原理图供客户参考。

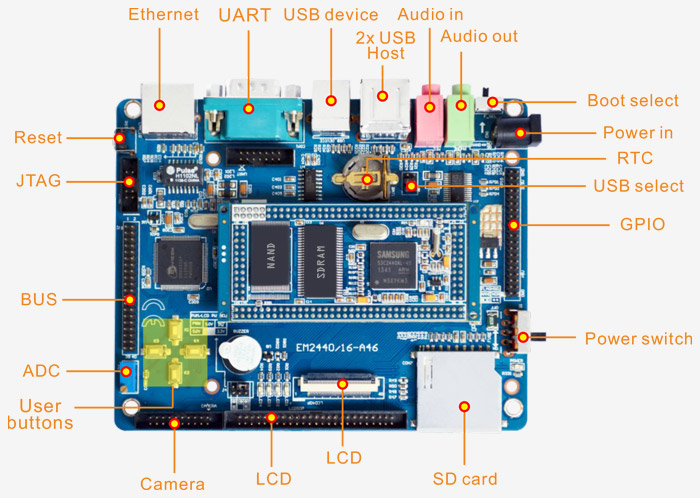

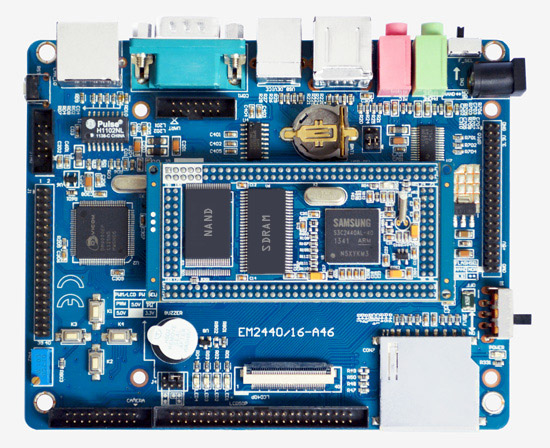

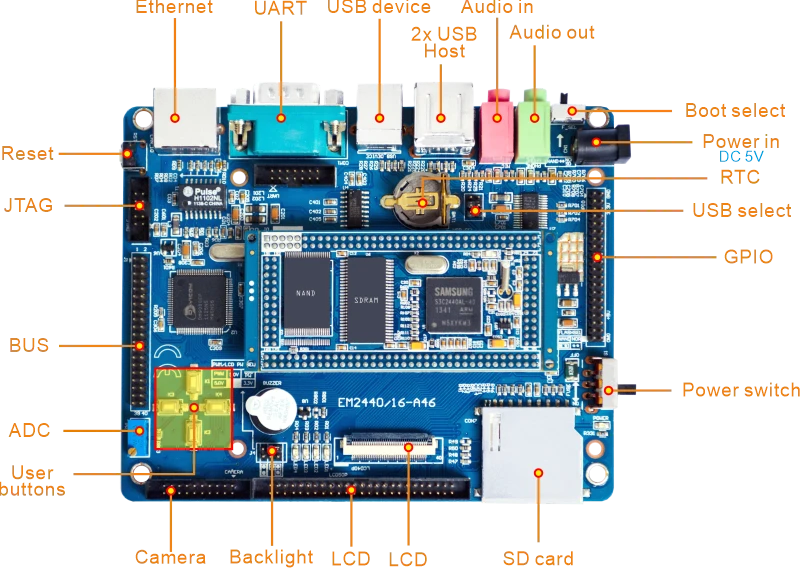

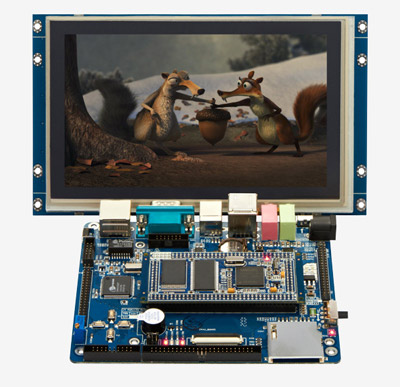

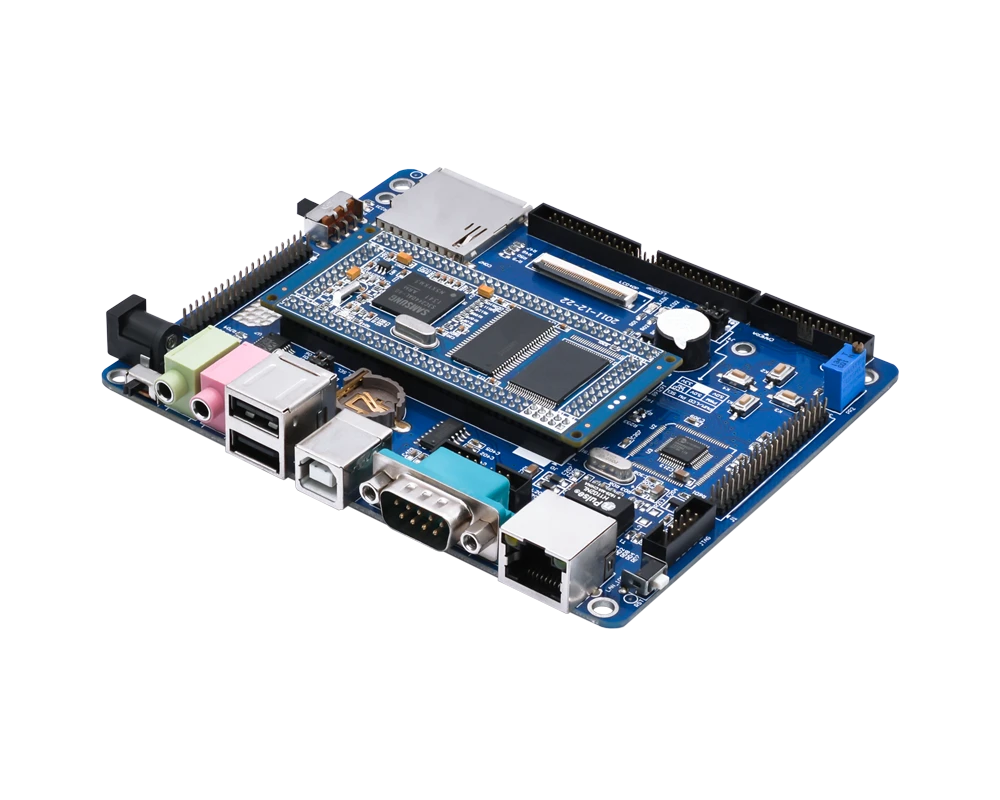

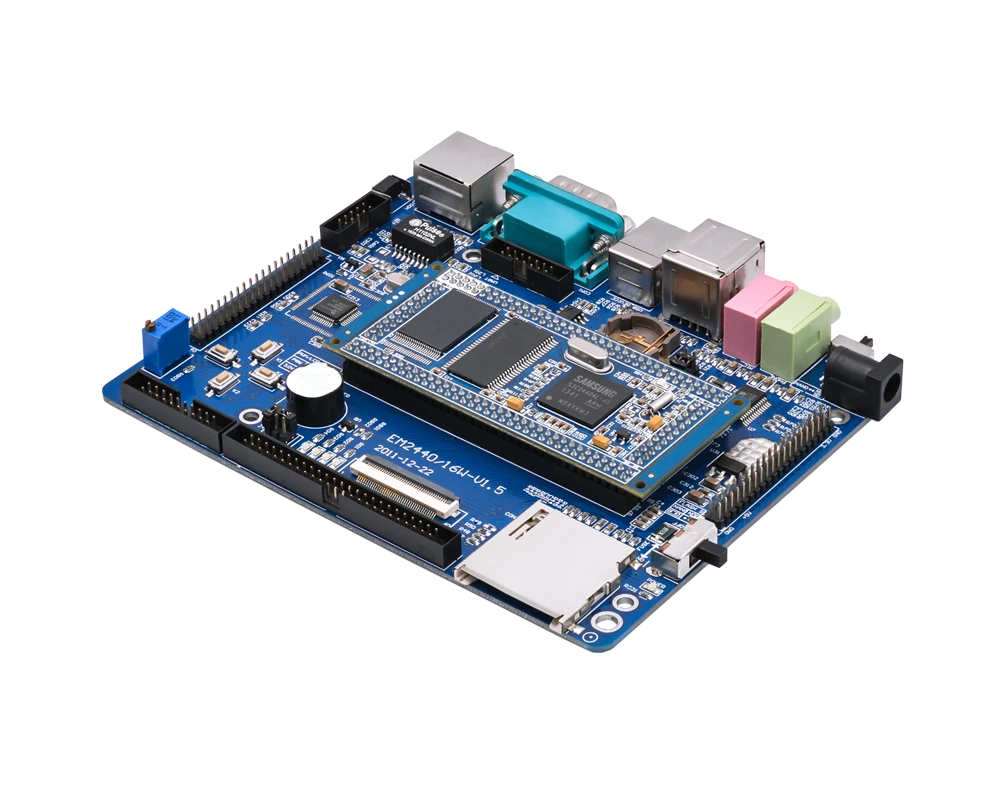

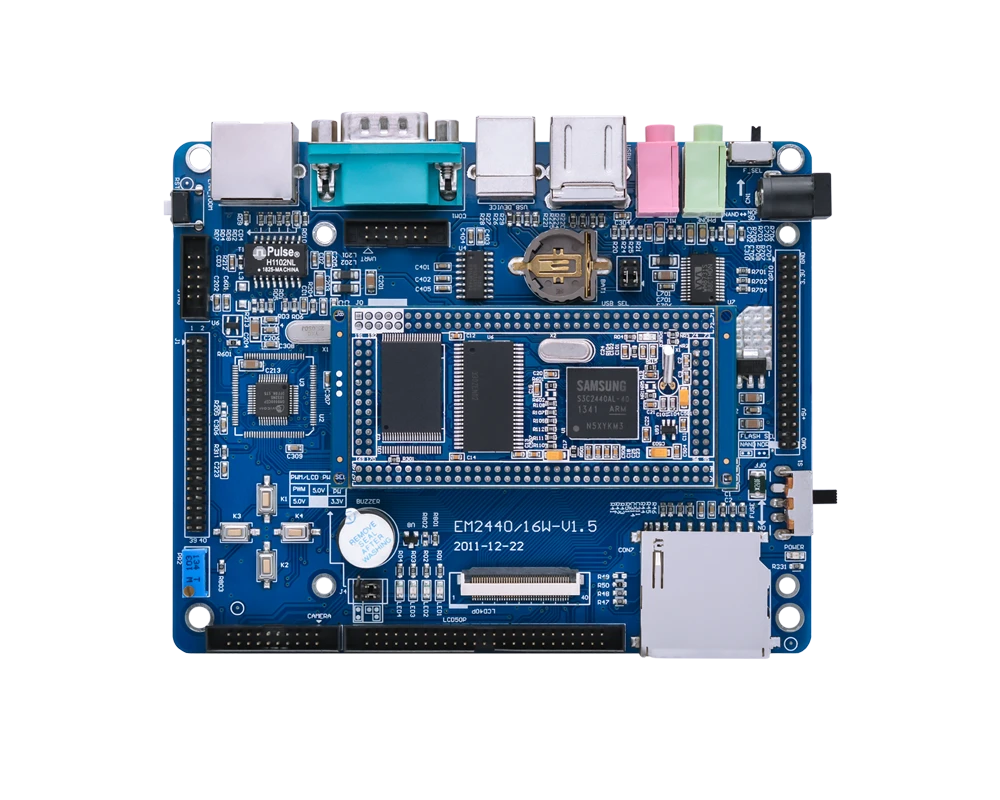

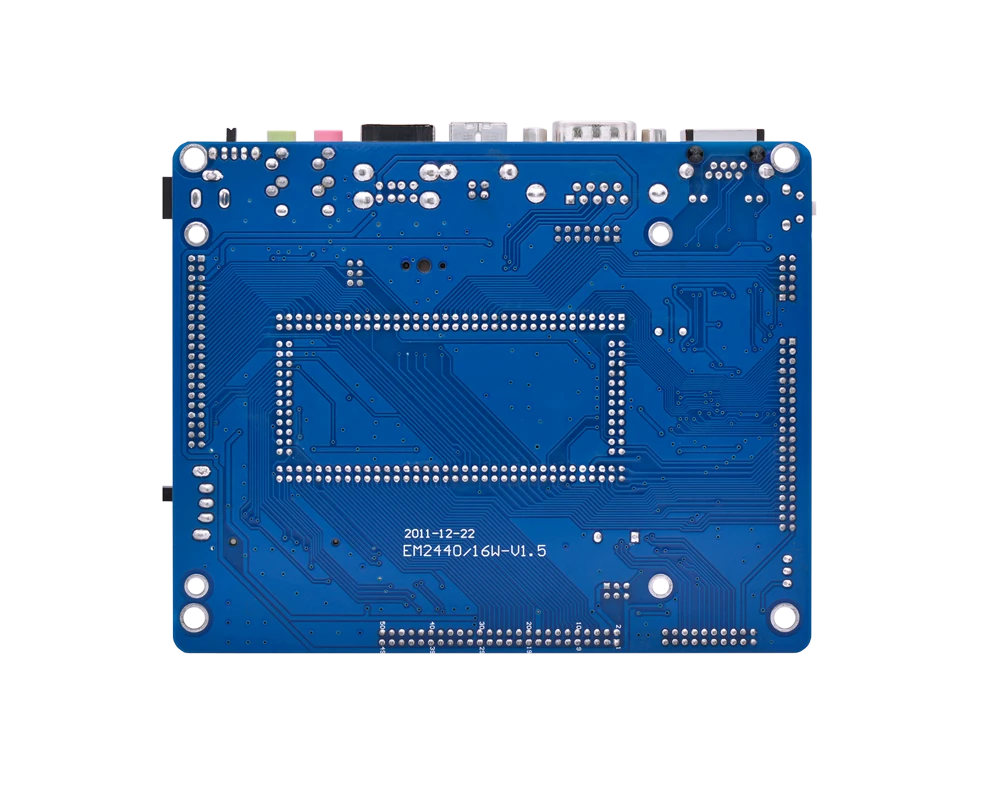

产品图片
| 详细参数 |
| CPU |
Samsung S3C2440A ARM920T core @ 400 MHz |
| 运行内存 |
32bit, 100MHz, 默认 64MB SDRAM, 可选128MB |
| 存储容量 |
默认 64MB, 可选128MB-1GB |
| NOR Flash |
2MB |
| 连接方式 |

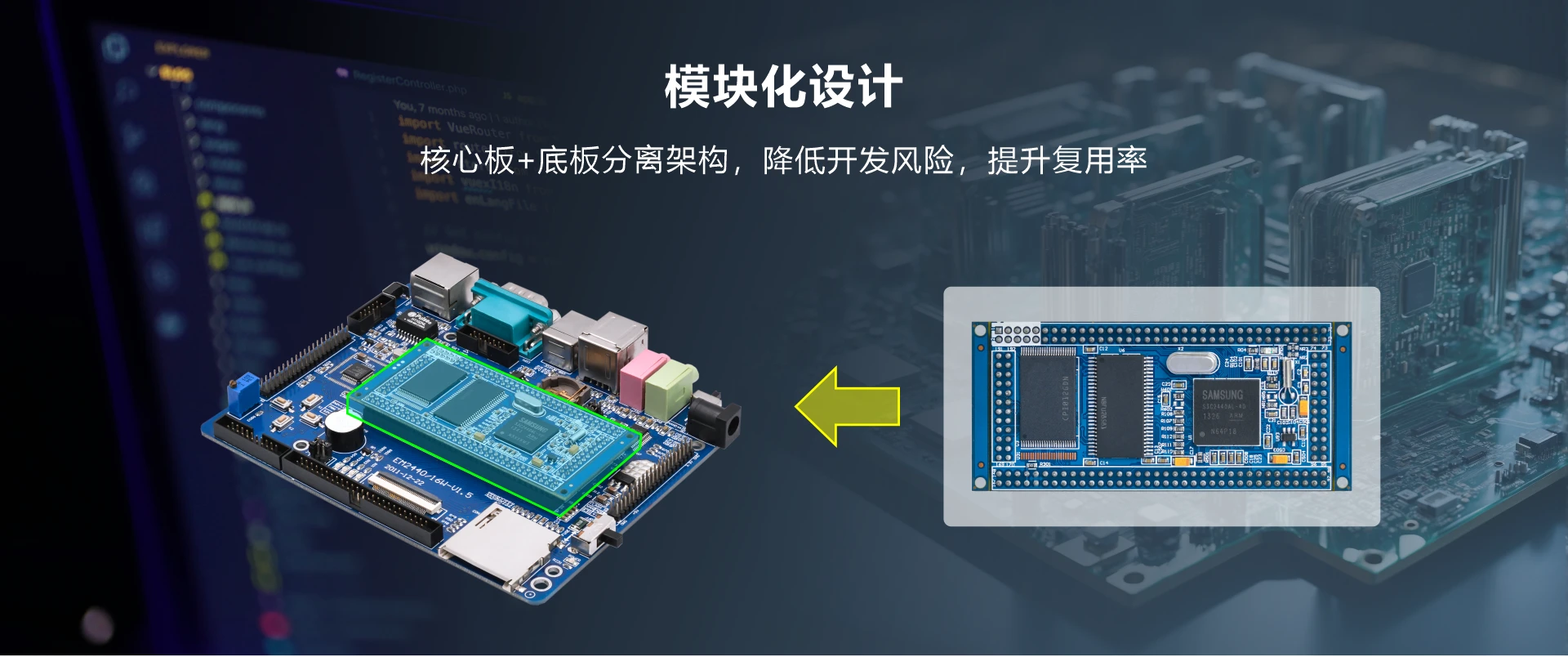

2.0mm间距，板对板连接 |
| 串口 (UARTs) |
板载五线异步串行口（COM0），可外接串口扩展板引出另两个串口（COM1和COM2） |
| LCD |
支持3.5"/4.3"/7" TFT LCD |
| 网口 |
采用Davicom DM9000CEP MAC & PHY, 10/100M RJ45接口 |
| USB |
2x USB1.1 Host, 1x USB1.1 Device |
| Camera |
2.0mm 间距20-pin接口, 支持130万像素CMOS摄像头 |
| JTAG |
1x 2.0mm间距，10 pins JTAG接口.支持ADS1.2，keil等软件的单步调试功能 |
| 键盘 & 鼠标 |
支持USB键盘、鼠标 |
| Audio codec |
采用 WM8731S音频芯片. 提供3.5mm 音频输入/输出接口 |
| ADC |
可调电阻接到ADC引脚上用来验证模数转换 |
| RTC |
内部实时时钟（带有后备锂电池） |
| 蜂鸣器 |
测试PWM功能 |
| SD Card |
SD卡接口,支持32GB SD卡 |
| GPIO |
1x 40-pin GPIO扩展接口 |
| BUS |
1x 40-pin BUS扩展接口 |
| LEDs |
4x 用户LED灯，使用GPIO口控制 |
| Buttons |
4x 用户按键，使用外部中断 |
| Power in |
DC 5V@2A |
| 尺寸 |
底板 - 105mm x 131mm；核心板 - 37mm x 74mm |

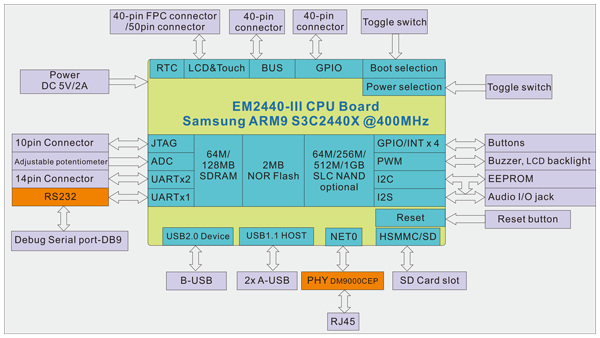

功能框图
PCB尺寸图
| 操作系统 |
类别 |
功能 |
描述 |
| WinCE |
u-boot |
一键更新程序:
bootloader，kernel, Yaffs, NK.bin等更新 |
支持usb下载u-boot |
| 一键式选择设置启动参数 |
WinCE的启动自适应 |
| 驱动支持 |
Serial device |
支持三个串口 |
| Flash memory device |
Nand Flash驱动 |
| external Ethernet device |
集成100M以太网卡驱动(DM9000) |
| RTC (Real Time Clock) |
实时时钟驱动 |
| Display |
显示驱动程序 |
| LEDs |
用户LED灯驱动 |
| Buttons |
用户按键驱动，使用外部中断 |
| Sound |
声卡驱动（支持播放、录音功能） |
| LCD |
LCD 驱动, 可接3.5寸, 4.3寸, 7寸, 10寸等.分辨率为240×320、320×240、640×480、800×480、800×600 |
| Touch Panel |
触摸屏驱动 |
| SD/MMC |
SD/MMC卡驱动,最大支持32GB |
| Camera（ov9650） |
摄像头驱动 |
| USB Host |
USB 主设备驱动程序 |
| USB同步驱动 |
USB同步驱动，使用ActiveSync同步软件 |
| USB设备驱动 |
USB Hub |
支持各种USB Hub |
| USB 摄像头 |
支持使用中芯微301P系列芯片的USB摄像头，采集动态图像并显示在LCD上 |
| USB Device |
从设备驱动程序：支持USB鼠标、USB键盘、U盘、USB移动硬盘等 |
| USB无线网卡 |
支持USB无线网卡VIA VT6656、TL-WN321G+ |
| 应用特性 |
Windows Media Player 9.0 |
支持MP3、MPEG2、MPEG4、WMV以及WAV等 |
| Windows XP界面风格 |
| IE6浏览器 |
| 图片浏览器，写字板 |
| httpd服务器 |
| FTP服务器 |
| Telnet服务器 |
| 注册表信息 |
可保存 |
| 特色软件 |
串口测试，USB摄像头测试，LCD旋转，录音程序等 |
| 操作系统 |
类别 |
功能 |
描述 |
| Linux |
u-boot |
一键更新程序: bootloader,kernel,Yaffs, NK.bin等更新 |
支持usb下载内核镜像，文件系统的u-boot |
| 一键式选择设置Linux启动参数 |
可设置开发板从Linux的 Yaffs或nfs启动参数 |
| 内核 |
Linux2.6.30 |
采用Linux2.6 内核，更好兼容S3C2440 |
| 文件系统 |
File system |
支持ROM/CRAM/EXT2/FAT32/NFS等文件系统 |
| YAFFS file system |
支持 YAFFS文件系统 |
| 驱动支持 |
System Interrupt & Timer |
系统中断和系统时钟驱动 |
| Serial device |
支持三个串口 |
| MTD device |
MTD 设备驱动 |
| Flash memory device |
Nand Flash驱动 |
| external Ethernet device |
集成100M以太网卡驱动(DM9000) |
| RTC (Real Time Clock) |
实时时钟驱动 |
| USB Host |
USB Host驱动，支持更多USB设备 |
| USB Slave |
USB Slave驱动，支持开发板模拟U盘 |
| LEDS |
用户LED灯驱动 |
| Buttons |
用户按键驱动，使用外部中断 |
| Sound |
声卡驱动（支持播放、录音功能） |
| LCD |
LCD 驱动 |
| Frame Buffer |
Frame Buffer驱动 |
| Touch Panel |
触摸屏驱动 |
| SD/MMC |
SD/MMC卡驱动 |
| Camera ov9650） |
Linux-2.6.30.4提供驱动源码，提供LCD上显示的测试程序和拍照demo程序 |
| 网络协议及网络应用程序 |
TCP/IP |
完整的TCP/IP协议 |
| Telnet、FTP、inetd |
网络远程登录工具及服务 |
| boa |
Web服务器应用程序 |
| 其他应用程序 |
servfox |
控制台下的摄像头应用程序，可通过网络访问开发板的摄像头，以及把摄像头获取的图像显示在LCD上，配合USB摄像头可实现网络监控 |
| spcacat |
控制台下的摄像头抓图程序 |
| snapshot |
控制台下的LCD抓屏软件 |
| rz和sz |
控制台下使用串口接收和发送文件的程序 |
| madplay |
控制台下的MP3播放器 |
| 基本工具 |
busybox1.2.0, Busybox1.13
工具集 |
Linux常用命令，占用空间小，命令强大 |
| 图形界面 |
Qtopia Embedded |
提供Qtopia 1.7.0和Qtopia 2.2.0两个版本选择； 提供Qtopia Embedded 2和4两种级别的库，方便开发。 Trolltech 开发的用于嵌入式 Linux 的图形用户界面系统,支持网页浏览器， Medialplay播放器, 文件管理器等 |
| USB设备驱动 |
储存设备 |
支持各种U盘, 移动硬盘直接插拔使用 |
| USB Hub |
支持各种USB Hub |
| USB无线网卡 |
支持TL-WN321G+、322G+提供驱动源码 |
| USB摄像头 |
支持使用中芯微301P系列芯片的USB摄像头 |
| USB鼠标,键盘 |
支持USB鼠标,USB键盘 |
| GPRS 模块 |
GPRS modem* PPPOE拨号 |
使用GPRS模块拨号上网；该部分驱动仅提供给合约项目客户 |
| CDMA 模块 |
CDMA modem* PPPOE拨号 |
使用CDMA模块拨号上网：该部分驱动仅提供给合约项目客户 |
| 打印机 模块 |
Printer* |
支持打印机，方便客户用于项目开发，该部分驱动仅提供给合约项目客户 |
售后保修条款
1. 自售出日起1个月包换，1年保修；
2. 保修期内非人为因素产生的质量问题均免费维修。保修期内返修由我们承担邮寄费用；没有和技术人员确定问题，未进行协商即将产品
寄回的，我们将不承担任何费用！
3. 保修期过后，只收取相关配件成本费用和邮寄费用。
| 产品 |
项目 |
单价（美元） |
在线购买 |
| EM2440-III |
EM2440-III标准配配置 |
USD70.00 |
加入购物车 |
| EM2440-III + 3.5" TFT LCD |
USD90.00 |
加入购物车 |
| EM2440-III + 4.3"TFT LCD |
USD85.00 |
加入购物车 |
| EM2440-III + 7"TFT LCD |
USD110.00 |
加入购物车 |
