MINI287采用Freescale i.MX287处理器设计,ARM926EJ-S内核, 主频454MH。默认配置128MB DDR2内存,256MB Nand Flash存储。
MINI287系统是基于Linux- 2.6.39内核的Linux开发平台,搭载博德康的EM2000底板,拥有i.MX287的几乎全部信号输出接口,可应用于消费电子、户外多媒体、工业控制等领域。
博德康是飞思卡尔的第三方合作伙伴,欢迎选用博德康的飞思卡尔系列产品。
规格参数

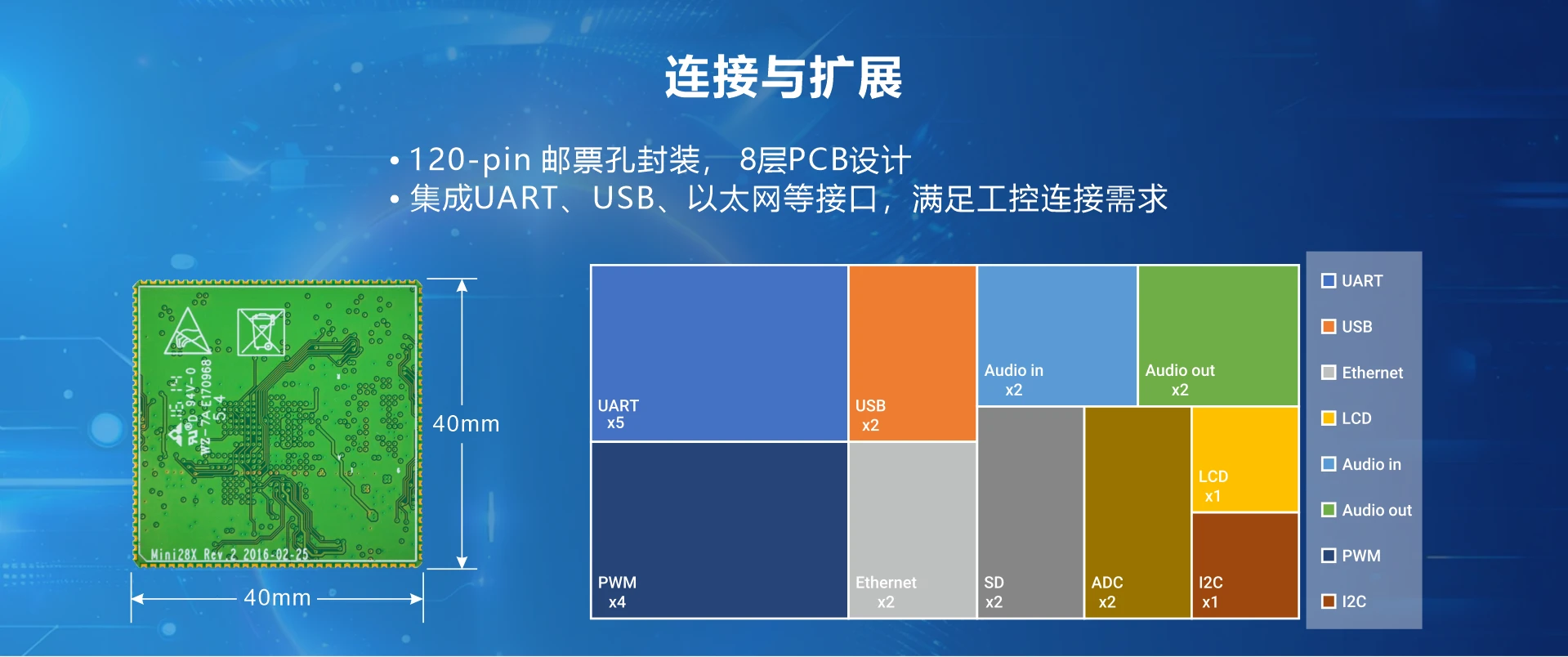

PCB尺寸: 40mm x 40mm
引脚间距: 1.27mm
邮票孔: 0.8mm
引脚总数: 120
板层: 8 Layers, 充分考虑EMC / EMI 规则
特性参数
* MINI287开发板: EM2000

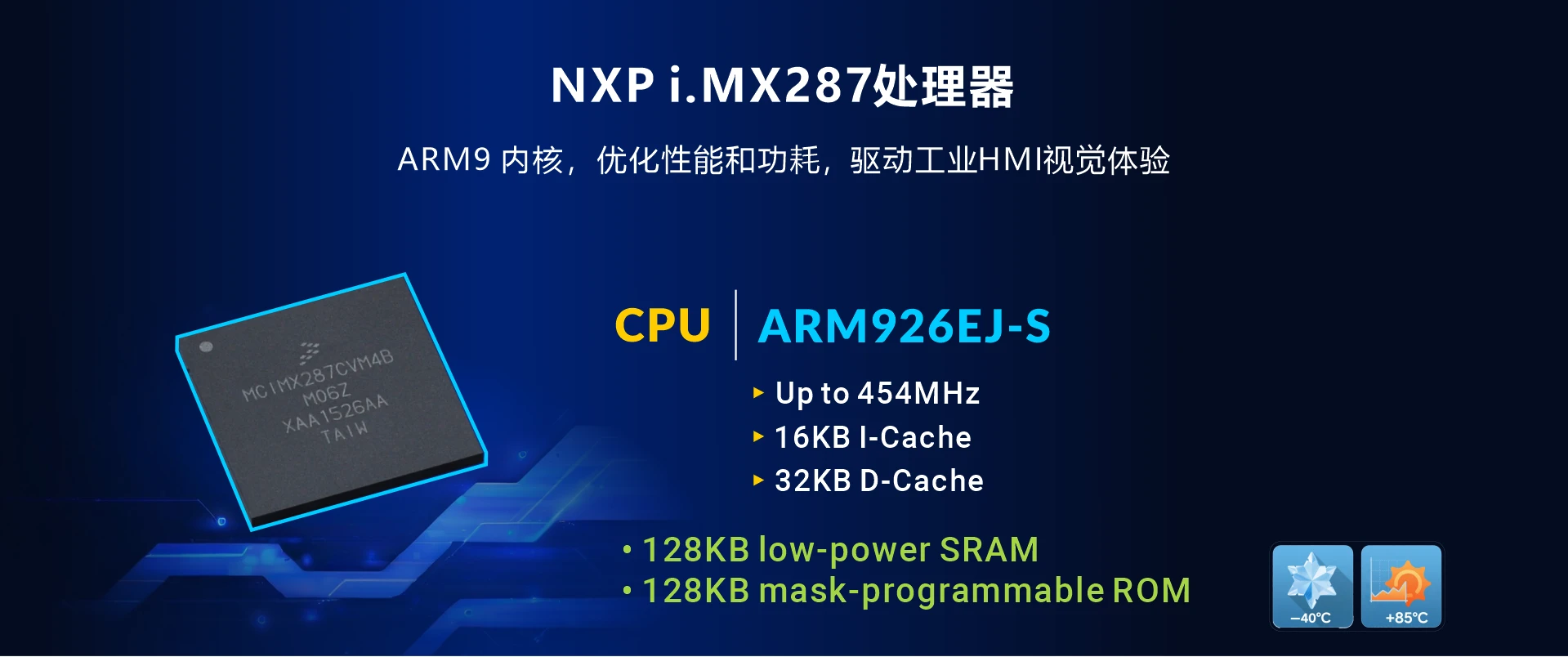

* 处理器: Freescale i.MX287 ARM926EJ-S CPU @ 454 MHz

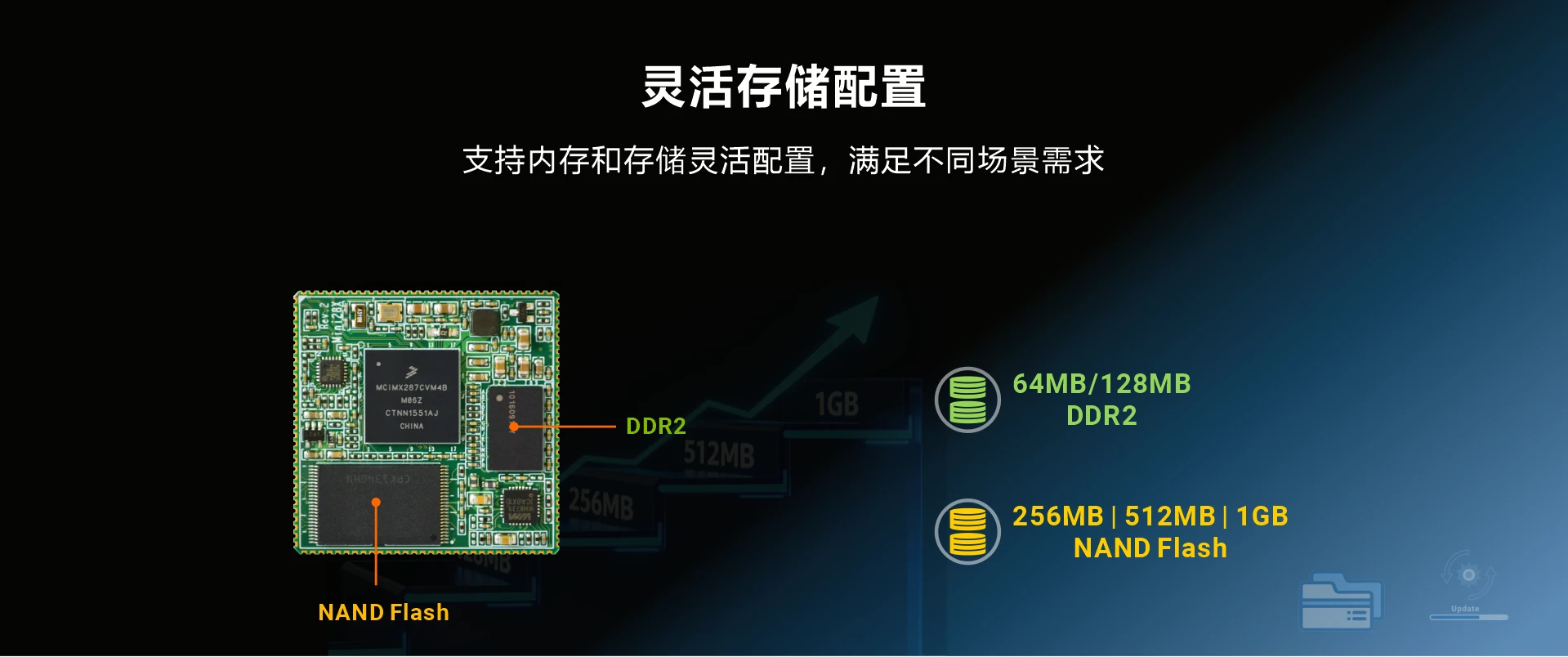

* 128MB DDR2
* 默认 256MB NAND Flash, 512MB/1GB可选
* 10/100M 网络控制器
* 音频IC: chip: WM8731
* 引出信号:LCD & Touchscreen, dual-Ethernet, CAN, USB OTG&HOST, Audio I/O, SD card, UART, I2S, SPI, External interrupt 等.
* 输入电压: +3.3V
* 操作系统: Linux2.6.39
* 支持模块: WIFI
* 应用领域:消费电子、户外多媒体、工业控制等
PCB 尺寸图
引脚定义
pin | signal | pin | signal | pin | signal | pin | signal |
---|---|---|---|---|---|---|---|
1 | ENET_TXN | 2 | ENET_TXP | 3 | GND | 4 | ENET_RXN |
5 | ENET_RXP | 6 | ENET0_100MLED2 | 7 | ENET0_LINKLED1 | 8 | GND |
9 | RESETN | 10 | PSWITCH | 11 | GND | 12 | GPMI_RDN |
13 | GPMI_WRN | 14 | GPMI_CE1N | 15 | GPMI_CE2N | 16 | GPMI_CE3N |
17 | GPMI_ALE | 18 | GPMI_CLE | 19 | GPMI_READY1 | 20 | GPMI_READY2 |
21 | GPMI_READY3 | 22 | GPMI_D0 | 23 | GPMI_D1 | 24 | GPMI_D2 |
25 | GPMI_D3 | 26 | GPMI_D4 | 27 | GPMI_D5 | 28 | GPMI_D6 |
29 | GPMI_D7 | 30 | LI-ION_BATTERY | 31 | VDD_5V | 32 | LCD_PWR_EN |
33 | LCD_HS | 34 | LCD_RS | 35 | LCD_VS | 36 | LCD_DE |
37 | GND | 38 | LCD_D00 | 39 | LCD_D01 | 40 | LCD_D02 |
41 | LCD_D03 | 42 | LCD_D04 | 43 | LCD_D05 | 44 | LCD_D06 |
45 | LCD_D07 | 46 | LCD_D08 | 47 | LCD_D09 | 48 | LCD_D010 |
49 | LCD_D11 | 50 | LCD_D12 | 51 | LCD_D13 | 52 | LCD_D14 |
53 | LCD_D15 | 54 | LCD_D16 | 55 | LCD_D17 | 56 | LP_OUT |
57 | RP_OUT | 58 | MIC_IN | 59 | AL_IN | 60 | AR_IN |
61 | GND_AUDIO | 62 | UART0_TX | 63 | UART0_RX | 64 | UART3_TX |
65 | UART3_RX | 66 | UART1_TX | 67 | UART1_RX | 68 | PWM3 |
69 | PWM4 | 70 | UART2_TX | 71 | UART2_RX | 72 | UARTD_TX |
73 | UARTD_RX | 74 | I2C0_SCL | 75 | I2C0_SDA | 76 | SSP3_MOSI |
77 | SSP3_SCK | 78 | SSP3_MISO | 79 | SSP3_SS0 | 80 | SSP2_SCK |
81 | SSP2_CMD | 82 | SSP2_DATA1 | 83 | SSP2_DATA2 | 84 | SSP2_DATA0 |
85 | SSP2_DATA3 | 86 | GND | 87 | VDDXTAL | 88 | BOOT_SEL |
89 | BOOT_MOD | 90 | GPIO1_19 | 91 | SSP0_DETECT | 92 | SSP0_SCK |
93 | SSP0_CMD | 94 | SSP0_DATA0 | 95 | SSP0_DATA1 | 96 | SSP0_DATA2 |
97 | SSP0_DATA3 | 98 | GND | 99 | TS_XP | 100 | TS_YP |
101 | TS_XM | 102 | TS_YM | 103 | LRADC6 | 104 | HSADC0 |
105 | PWM0 | 106 | PWM1 | 107 | ENET1_TX_EN | 108 | ENET1_TXD1 |
109 | ENET1_TXD0 | 110 | ENET1_RX_EN | 111 | ENET1_RXD1 | 112 | ENET1_RXD0 |
113 | ENET_MDIO | 114 | ENET_MDC | 115 | GND | 116 | USB_0_DM |
117 | USB_0_DP | 118 | USB_0_ID | 119 | USB_1_DM | 120 | USB_1_DP |
操作系统 | 类别 | 功能 | 描述 |
---|---|---|---|
Linux2.6.39 | Bootloader | Boot | Uboot 2010 |
Tftp | 支持ttftp 传输协议 | ||
File system | Yaffs | ||
Kernel | 支持 kernel image写入 nand flash 和 kernel 参数设定 | ||
Etc. | 支持通过USB和串口下载应用到Flash进行调试 | ||
Kernel | 版本 | Linux kernel 2.6.39 | |
文件系统 | CRAMFS/RAMFS/EXT2/FAT32/NFS/YAFFS/YAFFS2 | ||
串口 | 3x 串口 | ||
Ethernet | 10/100M 网络。KSZ8081芯片 | ||
RTC | RTC驱动 | ||
USB Host | USB Host, USB从设备驱动 | ||
LEDs | LEDs 驱动 | ||
Buttons | 用户按键驱动 | ||
Language | 多语言支持 | ||
LCD | 4.3"/ 7" TFT LCD驱动 | ||
Touchscreen | 触摸屏驱动 | ||
SD/MMC card | SD/MMC卡驱动 | ||
TWI | TWI 驱动 | ||
SPI | SPI 驱动 | ||
CAN | CAN 驱动 | ||
USB | USB 驱动 | ||
RS485 | RS485 驱动 | ||
NAND flash | 支持512 Bytes小页, 2K bytes大页, 驱动兼容128Mbit ~ 8Gbit | ||
Audio | WM8731 | ||
嵌入式 GUI | Qt/Embedded | Angstrom | |
Rz and sz | 串口发送、接收 | ||
Madplay | MP3 播放器 | ||
Network protocol | TCP/IP | TCP/IP协议 | |
Telnet | Telnet服务器, 远程登陆 | ||
File transfer | FTP 客户端/服务器 | ||
Web server | boa Web服务器 | ||
USB支持的驱动 | U盘, 便携硬盘, USB鼠标, USB 键盘, USB HUB等. | ||
指令 | cat, chmod, discard, echo, flashfsd, flashwrite, free, genhtml, hostname, init, kill, loader, ls, mkdir, mount, ps, reboot, rm, smanaged, sysconf, yes, insmod, lsmod, rmmod | ||
工具 | Busybox1.2.0 和 busybox1.13 |
