* 处理器: Atmel AT91SAM9X35 @ 400 MHz, 或Samsung ARM9 S3C2416X @ 400MHz, 或 Freescale i.MX287 ARM926EJ-S CPU @ 454 MHz
* 内存: 64MB/128MB DDR2
* 存储: 可选配256MB/512MB/1GB

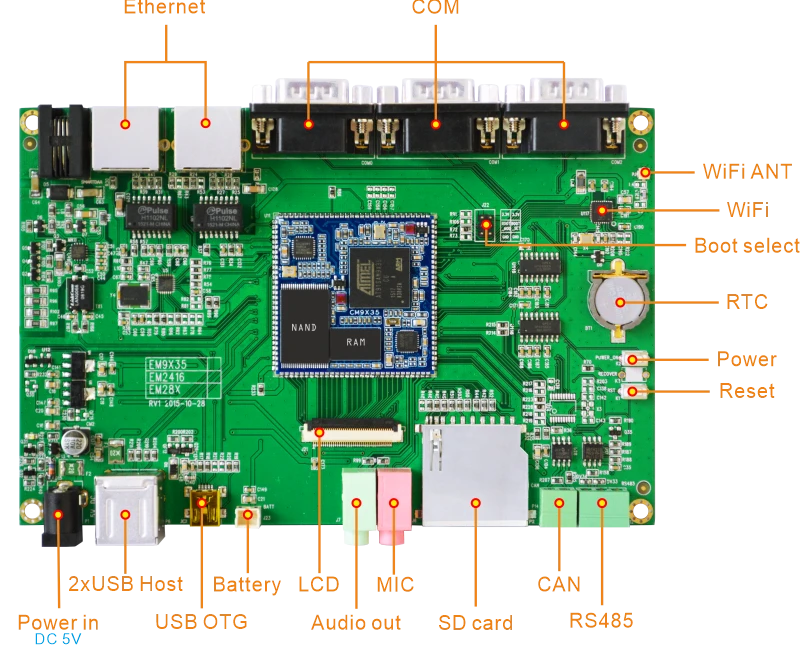

* 接口: LCD&Touchscreen, 2x Ethernet, RS485, CAN, 3x UART(DB9), USB OTG, 2x USB HOST, Audio I/O, SD card, SmartDAA(RJ22)
* 操作系统: Linux2.6.39
* 规格尺寸: 160mm x 105mm
EM2000是一款多兼容性ARM9开发板,可兼容飞思卡尔i.MX287,Atmel AT91SAM9X35及三星 ARM9 s3c2416,并配套完整的软件资源。
Freescale i.MX287处理器采用ARM926EJ-S内核, 主频454MH, 支持NET、CAN、UART、USB、IIS、ADC等丰富功能。EM2000的核心板MINI287引出了i.MX287的绝大部分信号,配合底板可向用户提供包括2路NET、2路CAN、3路UART等在内的多通讯接口。
Atmel AT91SAM9X35是一个高度集成的400 MHz的ARM926嵌入式微控制器,具有丰富的外设集和工业应用需要精致的用户界面和高速通信的高带宽架构。EM2000的 CM9X35 核心板采用6层PCB板工艺,具有极佳的电气性能和抗干扰性能。配合具有丰富接口的底板,可广泛应用于电力监控、智能电网、物联网、3G信号检测传输、电信运营商支持等领域。
三星 ARM9 s3c2416是一款以SAMSUNG ARM9(ARM926EJ)为内核的处理器。由于其低功耗、高性能、低成本的性价比优势被称为S3C2440的完美替代者。博德康在S3C2416上有丰富的软件、硬件设计经验,目前成熟的产品包括EM2416,MINI2416-III以及兼容EM2000的核心板MINI2416。可为消费类电子、工业控制、车载导航、行业PDA等领域电子产品提供设计参考。
详细参数 | ||
---|---|---|
CPU | CM9X35 | Atmel AT91SAM9X35 ARM9 @ 400M Hz |
MINI2416 | Samsung ARM9 S3C2416X @ 400MHz | |
MINI287 | Freescale i.MX287 ARM926EJ-S CPU @ 454 MHz | |
Memory | CM9X35 | 128MB DDR2 SDRAM |
MINI2416 | 64MB DDR2 SDRAM | |
MINI287 | 128MB DDR2 SDRAM | |
Storage | CM9X35 | 256MB |
MINI2416 | 256MB/512MB/1GB可选 | |
MINI287 | 256MB | |
Power | DC 5V/2A | |
USB | CM9X35 | 2x USB2.0 Host, 1x USB2.0 OTG |
MINI2416 | 1x USB2.0 Host, 1x USB2.0 OTG | |
MINI287 | ||
LCD | 1x 40-pin FPC接口, 集成 4-wire电阻屏信号. 支持4.3", 7", 10.1" TFT LCD | |
Ethernet | CM9X35 | 1x 10/100M网口, RJ45 接口 |
MINI2416 | ||
MINI287 | 2x 10/100M 网口, RJ45接口 | |
串口 | 3x 3-wire UART (COM0/1/2), DB9 接口 | |
Audio | 采用WM8731芯片。提供 2x 3.5mm Audio I/O (耳机, MIC) | |
SmartDAA | 只支持MINI9X35. RJ22接口 | |
CAN | CM9X35 | 1x CAN |
MINI2416 | 1x SPI转换CAN | |
MINI287 | 2x CAN | |
RS485 | 1x RS485 | |
SD card | 1x SD卡槽 | |
RTC | RTC后备电池 | |
按键 | 1x Reset, 1x power_on | |
启动选择 | 2x 3pin排针,跳线帽选择启动方式 | |
WiFi (可选) | 802.11 b/g/n | |
尺寸 | 160.0 x 105.0 mm |
PCB尺寸图
操作系统 | 类别 | 功能 | 描述 |
---|---|---|---|
Linux2.6.39 | Bootloader | Boot | Uboot 2010 |
Tftp | 支持ttftp 传输协议 | ||
File system | Yaffs | ||
Kernel | 支持 kernel image写入 nand flash 和 kernel 参数设定 | ||
Etc. | 支持通过USB和串口下载应用到Flash进行调试 | ||
Kernel | 版本 | Linux kernel 2.6.39 | |
文件系统 | CRAMFS/RAMFS/EXT2/FAT32/NFS/YAFFS/YAFFS2 | ||
串口 | 支持3x 串口 | ||
Ethernet | 10/100M 网络。KSZ8081芯片 | ||
RTC | RTC驱动 | ||
USB Host | USB Host, USB从设备驱动 | ||
LEDs | LEDs 驱动 | ||
Buttons | 用户按键驱动 | ||
Language | 多语言支持 | ||
LCD | 4.3"/ 7" TFT LCD驱动 | ||
Touchscreen | 触摸屏驱动 | ||
SD/MMC card | SD/MMC卡驱动 | ||
TWI | TWI 驱动 | ||
SPI | SPI 驱动 | ||
CAN | CAN 驱动 | ||
USB | USB 驱动 | ||
RS485 | RS485 驱动 | ||
NAND flash | 支持512 Bytes小页, 2K bytes大页, 驱动兼容128Mbit ~ 8Gbit | ||
Audio | WM8731 | ||
嵌入式 GUI | Qt/Embedded | Angstrom | |
Rz and sz | 串口发送、接收 | ||
Madplay | MP3 播放器 | ||
Network protocol | TCP/IP | TCP/IP协议 | |
Telnet | Telnet服务器, 远程登陆 | ||
File transfer | FTP 客户端/服务器 | ||
Web server | boa Web服务器 | ||
USB支持的驱动 | U盘, 便携硬盘, USB鼠标, USB 键盘, USB HUB等. | ||
指令 | cat, chmod, discard, echo, flashfsd, flashwrite, free, genhtml, hostname, init, kill, loader, ls, mkdir, mount, ps, reboot, rm, smanaged, sysconf, yes, insmod, lsmod, rmmod | ||
工具 | Busybox1.2.0 和 busybox1.13 |
价格详情可通过 在线订购 了解,或通过在线客服、电话0755-26481393、邮件market@armdesigner.com、网页提交等方式咨询。
