![](http://armdesigner.com/images/img/17201515951.png)
* Processor: Rockchip RK3576 Octa-core ARM processor, 4x Cortex-A72 cores @ 2.2 GHz, 4x Cortex-A53 cores @ 1.8 GHz
* NPU: 6 TOPS
* RAM: 2GB/4GB/8GB/16GB
* Storage: 32GB/64GB/128GB

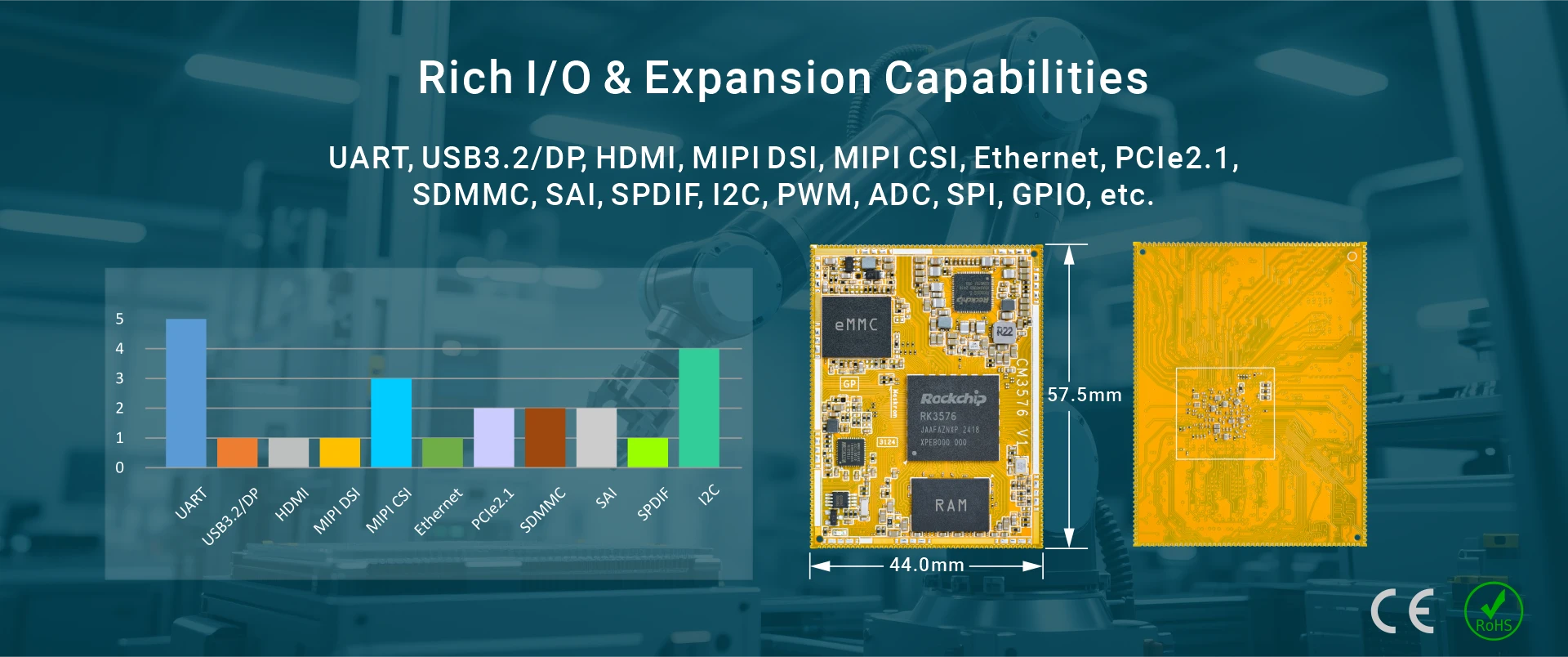

* Pin out: 5x UART, USB3.2/DP, HDMI, MIPI DSI, 3x MIPI CSI (4-lane), Ethernet, 2x SDMMC, 2x PCIe, 2x SAI, 2x ADC_IN, 4x I2C, PWM, SPDIF_RX, GPIO, etc.
* Operating system: Android 14
* Board size: 57.5 x 44.0mm

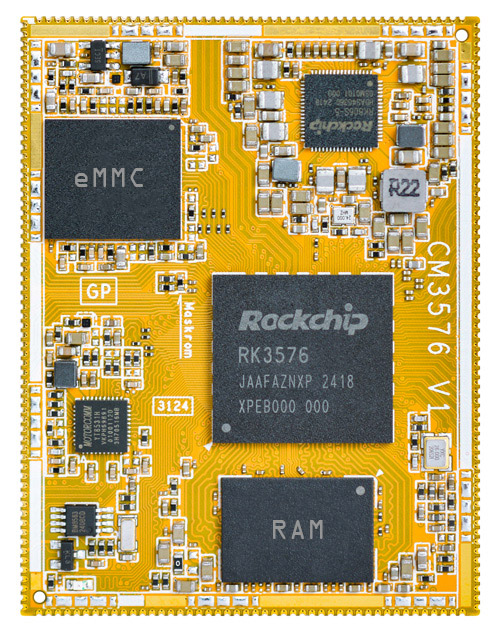

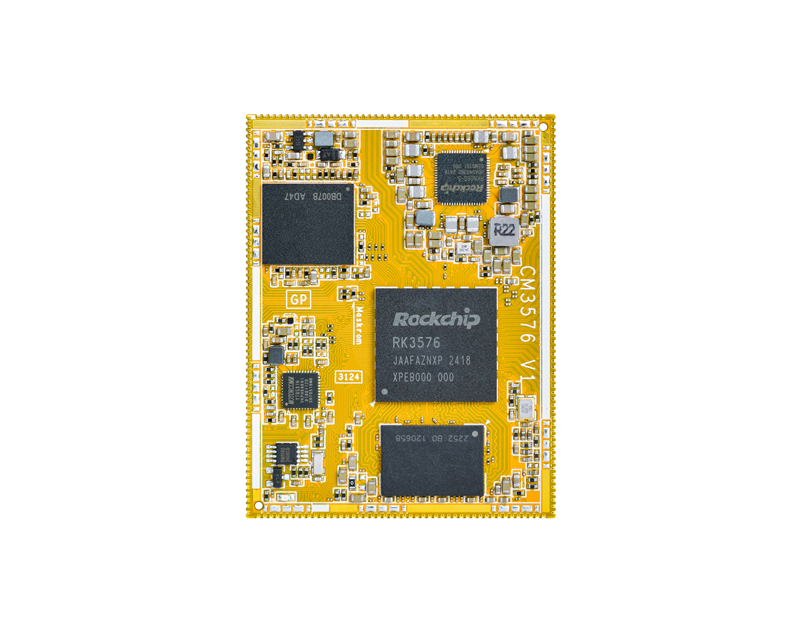

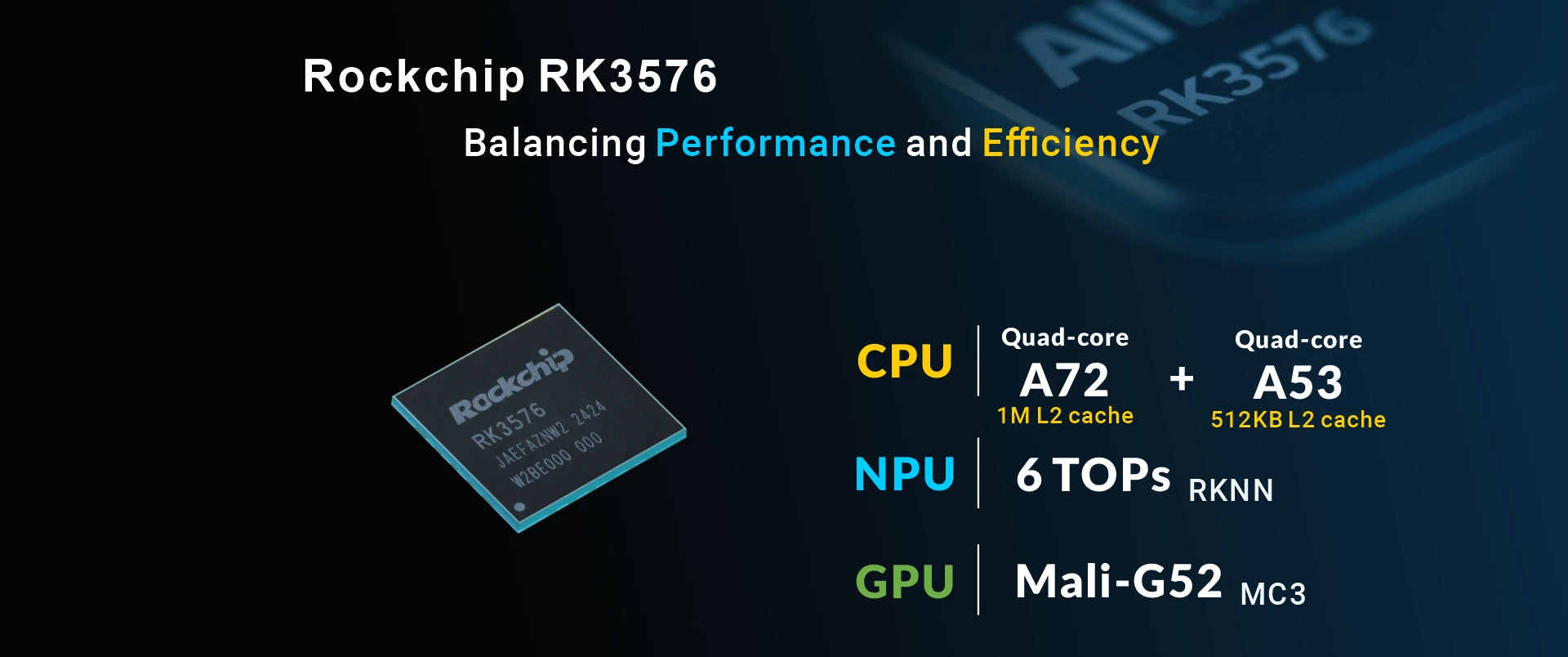

Boardcon CM3576 is a high-performance, low-power Octa-core System-on-Module (SOM) powered by Rockchip RK3576. RK3576 is an 8nm AIOT processor which is equipped with 4x Cortex-A72 cores @ 2.2 GHz and 4x Cortex-A53 cores @ 1.8 GHz. It supports dual-core collaborative or independent operation, as well as parallel multitasking and multi-scene applications, ensuring ease of handling complex tasks. RK3576 integrates an independent 6TOPS NPU, providing powerful AI computing power support in areas such as image recognition, voice recognition, and natural language processing. RK3576 supports 8K@30fps video decoding and 4K@60fps video encoding, embedded ARM Mali G52 MC3 GPU and 16M Pixel ISP with HDR & 3DNR, which provides users with smooth experience and professional AI visual effect.

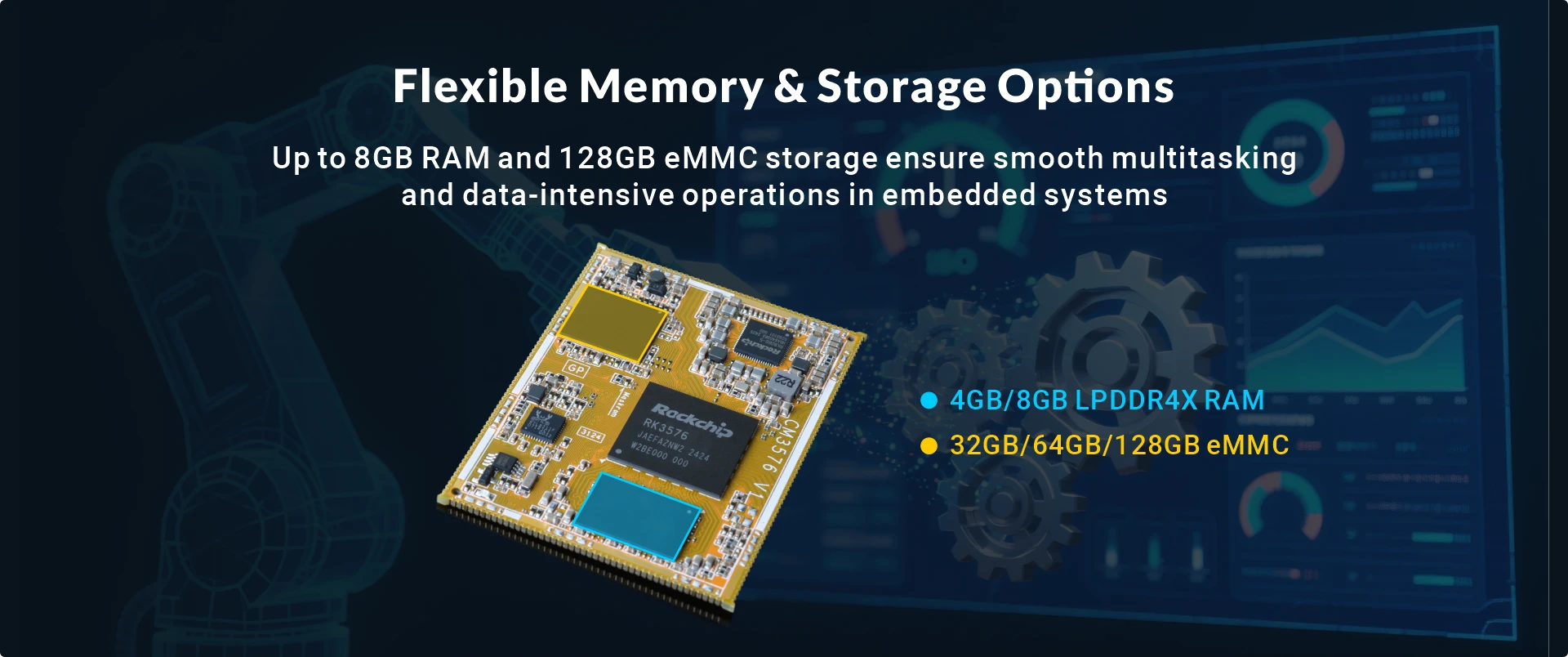

The CM3576 SOM is equipped with an RK806S-5 power management chip for efficient power management, on-board up to 16GB RAM and 128GB eMMC storage, and gigabit Ethernet. It provides multiple display interfaces such as HDMI, RGB, DP, and MIPI DSI, supports triple-display.
With its excellent performance and customizable design, the CM3576 SoM is suitable for various application scenarios, including industrial automation, security surveillance, intelligent transportation, medical electronics, and more.
RK3576 VS RK3588 | ||
---|---|---|
Processor | RK3576 | RK3588 |
Lithography | 8 nm | 8 nm |
ISA | ARMv8-A (64-bit) | ARMv8-A (64-bit) |
CPU | 4x Cortex-A72 @ 2.2GHz 4x Cortex-A53 @ 1.8GHz |
4x Cortex-A76 @ 2.4GHz 4x Cortex-A55 @ 1.8GHz |
GPU | ARM Mali G52 MC3 | ARM Mali-G610 MP4 |
AI accelerator (NPU) | 6 TOPS | 6 TOPS |
Memory types | LPDDR4, LPDDR4X, LPDDR5 | LPDDR4, LPDDR4X, LPDDR5 |
Storage | eMMC 5.1 | eMMC 5.1 |
Support FSPI Flash | Support FSPI Flash | |
UFS v2.0 | N/A | |
Micro SD Card 3.0 | Micro SD Card 3.0 | |
USB | 1x USB3.0 (shared with PCIe2.1/SATA3) | 1x USB3.0 (shared with PCIe2.1/SATA3) |
N/A | 2x USB2.0 Host | |
1x USB3.2 (shared with DP) | 2x USB3.1/2.0 OTG (Two full function Type C) | |
Display | 1x 4-lane DP1.4 (shared with USB3.2) | Type-C/DP1.4 shared, 2x 4-lane DP1.4 |
1x HDMI2.1 TX /eDP1.3 | 2x HDMI2.1 TX/eDP1.3 | |
1x MIPI DSI-2 with C/D-PHY | 2x 4-lane MIPI DPHY TX/CPHY TX | |
1x Parallel interface | N/A | |
1x EBC (Electronic Paper Display) | N/A | |
Camera/Video input | 2x MIPI CSI-2 with D-PHY | 2x 4-lane or 4x 2-lane MIPI CSI with D-PHY |
1x MIPI CSI-2 with C/D-PHY | 2x MIPI C/D-PHY | |
1x 16-bit DVP | 1x 16-bit DVP | |
HDMI RX | N/A | 1x 4-lane HDMI RX |
PCIe3.0 | N/A | 1x 4-lane or 2x 2-lane PCIe3.0 |
PCIe2.1/SATA3.0 | 2x 1-lane PCIe2.1/SATA3.0 (1x shared with USB3.0) |
3x 1-lane PCIe2.1 |
3x SATA3.0 | ||
ADC | 8x SARADC | 8x SARADC |
SDIO | 1x SDIO3.0 | 1x SDIO3.0 |
GMAC | 2x GMAC | 2x GMAC |
I2C | 10x I2C | 9x I2C |
I3C | 2x I3C | N/A |
PWM | 16x PWM | 16x PWM |
UART | 12x UART | 10x UART |
SPI | 5x SPI | 6x SPI |
I2S | 5x I2S | 5x I2S |
PDM | 2x PDM | 2x PDM |
SPDIF | 2x SPDIF(8ch) | 2x SPDIF(8ch) |
CAN | 2x CAN | N/A |
DSMC(Host I/F) | 1x DSMC | N/A |
FlexBus | 1x FlexBus | N/A |
Package | 16.1 x 17.2mm, 0.65pitch | 23 x 23mm, 0.65pitch |
Specifications | |
---|---|
CPU | Rockchip RK3576 Octa-core ARM processor. 4x Cortex-A72 cores @ 2.2 GHz, 4x Cortex-A53 cores @ 1.8 GHz |
MCU | Single core ARM Cortex-M0 |
NPU | 6 TOPS |
GPU | ARM Mali G52 MC3 with support for OpenGL ES 1.1, 2.0 and 3.2, OpenCL 2.1, Vulkan 1.2 |
VPU | 8K@30fps or 4K@120fps H.265/HEVC, VP9, AV1, AVS2 video decoder 4K@60fps H.264/AVC video decoder 4K@60fps H.264, H.265 video encoder |
Memory | 2GB/4GB/8GB/16GB |
Storage | 32GB/64GB/128GB |
Supply Voltage | DC 3.4 ~ 5.5V |
Pin out | 5x UART*, USB3.2/DP, RGB/EBC, HDMI, MIPI DSI, 3x MIPI CSI (4-lane. or 1x 4-lane + 4x 2-lane), Ethernet, 2x PCIe, 2x SDMMC, 2x SAI, SPDIF_RX, 4x I2C, PWM, 2x SARADC_IN, GPIO, SPI*, etc. |
Ethernet | 10/100/1000Mbps PHY |
PCB Layer | 8 |
Dimensions | 57.5 x 44.0mm |
Weight | 11.7 gram |
Package | 218-pin, 0.9mm pitch |
Application | Industrial HMI, Motion Control and Robotics, Multi-Camera Monitoring, DMS&OMS, Automatic Vehicle Identification, Home Security and Surveillance, etc. |
* 2x UART and 1x SPI multiplexed with RGB. |

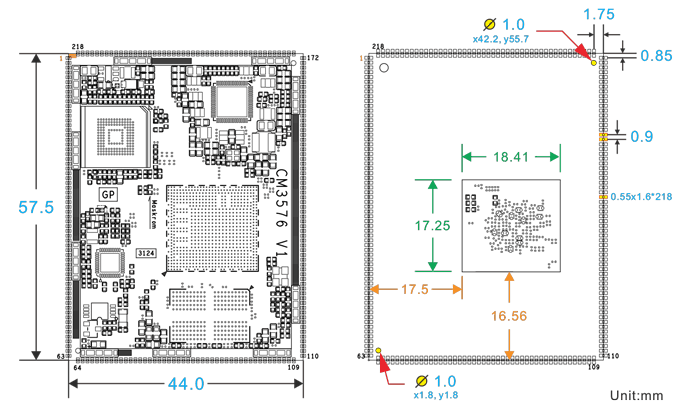

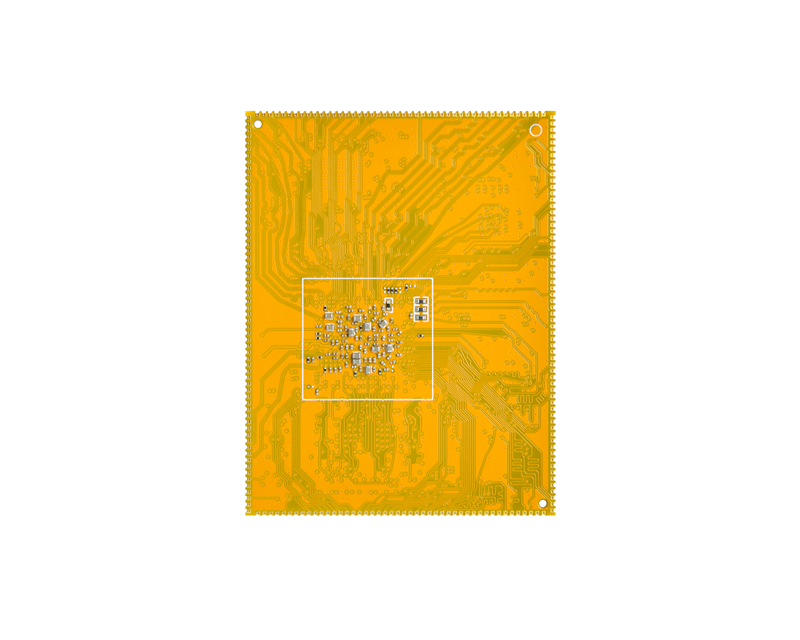

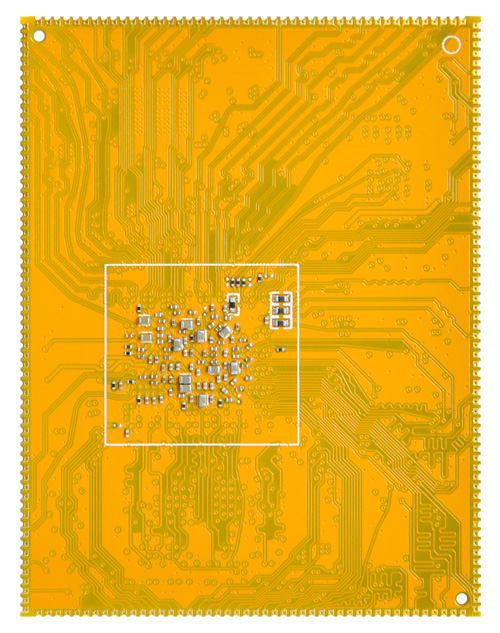

PCB Dimension

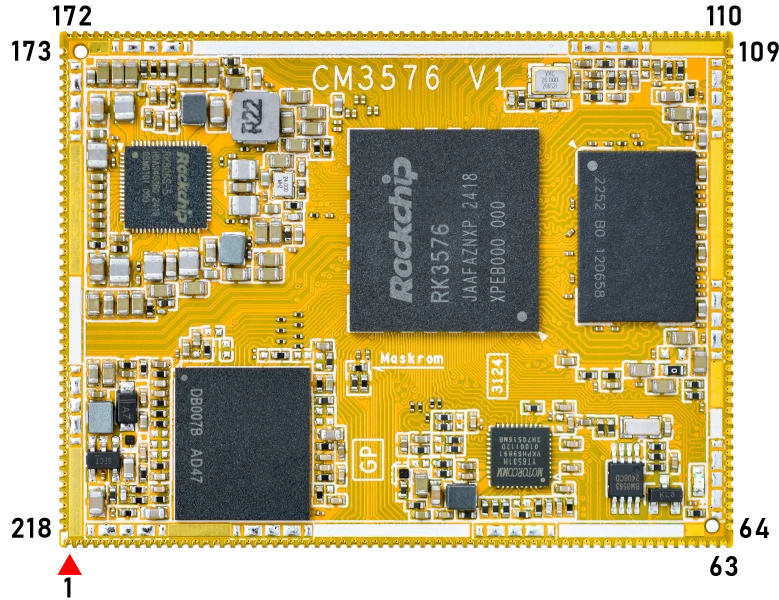

Pin Definition
Pin | Signal | Pin | Signal | Pin | Signal | Pin | Signal |
---|---|---|---|---|---|---|---|
1 | VCC_SYS | 64 | LCDC_D6/EBC_SDDO6/DSMC_DATA4 | 110 | SAI0_MCLK_M0_1V8 | 173 | MIPI_DPHY_CSI1_RX_D1N |
2 | VCC_SYS | 65 | LCDC_D7/EBC_SDDO7/DSMC_DATA5 | 111 | SAI0_SDO0_M0_1V8 | 174 | MIPI_DPHY_CSI1_RX_D1P |
3 | VCC_SYS | 66 | LCDC_D8/EBC_SDDO8/DSMC_INT3 | 112 | SAI0_SDO1_M0_1V8 | 175 | MIPI_DPHY_CSI1_RX_D0N |
4 | PWRON_L | 67 | LCDC_D9/EBC_SDDO9/DSMC_INT1 | 113 | SAI0_SDO2_M0_1V8 | 176 | MIPI_DPHY_CSI1_RX_D0P |
5 | VCC_3V3_S3 | 68 | LCDC_D10/EBC_SDDO10/DSMC_DATA6 | 114 | SPDIF_RX1_M1_1V8 | 177 | VCC_1V8_S3 |
6 | UART0_TX_M0_DEBUG | 69 | LCDC_D11/EBC_SDDO11/DSMC_DATA7 | 115 | I2C7_SDA_M1_1V8 | 178 | USB2_OTG1_VBUSDET |
7 | UART0_RX_M0_DEBUG | 70 | LCDC_D12/EBC_SDDO12/DSMC_DQS0 | 116 | I2C7_SCL_M1_1V8 | 179 | TP_INT_L |
8 | GND | 71 | LCDC_D13/EBC_SDDO13/DSMC_DQS1 | 117 | GND | 180 | LCD_BL_PWM1_CH1_M0 |
9 | RESET_L | 72 | LCDC_D14/EBC_SDDO14/DSMC_DATA8 | 118 | DP_TX_AUXP | 181 | PCIE1_WAKEn_M0 |
10 | SDMMC0_DET_L_1V8 | 73 | LCDC_D15/EBC_SDDO15/DSMC_DATA9 | 119 | DP_TX_AUXN | 182 | GPIO0_B4_d |
11 | WIFI_WAKE_HOST_H_1V8 | 74 | LCDC_D16/EBC_SDCE0/DSMC_DATA10 | 120 | USB2_OTG1_DP | 183 | USBCC_INT_L |
12 | BT_WAKE_HOST_H_1V8 | 75 | LCDC_D17/EBC_SDCE1/DSMC_DATA11 | 121 | USB2_OTG1_DM | 184 | PCIE0_PWREN_H |
13 | HOST_WAKE_BT_H_1V8 | 76 | LCDC_D18/EBC_SDCE2/DSMC_DATA12 | 122 | USB2_OTG0_DP | 185 | PCIE0_WAKEn_M0 |
14 | SAI2_SCLK_M0_1V8 | 77 | LCDC_D19/EBC_SDCE3/DSMC_CSN1 | 123 | USB2_OTG0_DM | 186 | LCD_PWREN_H |
15 | SAI2_SDO_M0_1V8 | 78 | LCDC_D20/EBC_VCOM/DSMC_DATA13 | 124 | USB3_OTG0_SSRX1N/DP_TX_D0N | 187 | I2C2_SCL_M0_CC_RTC |
16 | SAI2_SDI_M0_1V8 | 79 | LCDC_D21/EBC_GDOE/DSMC_DATA14 | 125 | USB3_OTG0_SSRX1P/DP_TX_D0P | 188 | I2C2_SDA_M0_CC_RTC |
17 | SAI2_LRCK_M0_1V8 | 80 | LCDC_D22/EBC_GDSP/DSMC_DATA15 | 126 | USB3_OTG0_SSTX1P/DP_TX_D1P | 189 | GPIO0_C4_d |
18 | WIFI_REG_ON_H_1V8 | 81 | LCDC_D23/EBC_SDSHR/DSMC_RDYN | 127 | USB3_OTG0_SSTX1N/DP_TX_D1N | 190 | I2C0_SCL_M1_TP |
19 | BT_REG_ON_H_1V8 | 82 | TYPEC_DPTX_AUX_PUPDCTL1 | 128 | USB3_OTG0_SSRX2N/DP_TX_D2N | 191 | I2C0_SDA_M1_TP |
20 | UART4_CTSN_M1_1V8 | 83 | PCIE1_CLKREQn_M2 | 129 | USB3_OTG0_SSRX2P/DP_TX_D2P | 192 | TP_RST_L |
21 | UART4_RTSN_M1_1V8 | 84 | PCIE1_PWREN_H | 130 | USB3_OTG0_SSTX2P/DP_TX_D3P | 193 | GND |
22 | UART4_TX_M1_1V8 | 85 | HDMI_TX_ON_H | 131 | USB3_OTG0_SSTX2N/DP_TX_D3N | 194 | PCIE0_RXP |
23 | UART4_RX_M1_1V8 | 86 | TYPEC_DPTX_AUX_PUPDCTL2 | 132 | GND | 195 | PCIE0_RXN |
24 | SDMMC1_D1_M0_1V8 | 87 | HP_CTL_H | 133 | MIPI_DPHY_DSI_TX_D0N | 196 | PCIE0_TXN |
25 | SDMMC1_D0_M0_1V8 | 88 | I2C3_SCL_M0_Sensor | 134 | MIPI_DPHY_DSI_TX_D0P | 197 | PCIE0_TXP |
26 | SDMMC1_D2_M0_1V8 | 89 | I2C3_SDA_M0_Sensor | 135 | MIPI_DPHY_DSI_TX_D1N | 198 | PCIE0_REFCLKP |
27 | SDMMC1_D3_M0_1V8 | 90 | SPK_CTL_H | 136 | MIPI_DPHY_DSI_TX_D1P | 199 | PCIE0_REFCLKN |
28 | SDMMC1_CMD_M0_1V8 | 91 | PCIE1_PERSTn | 137 | MIPI_DPHY_DSI_TX_CLKN | 200 | PCIE1_TXP |
29 | SDMMC1_CLK_M0_1V8 | 92 | IRC_BIN | 138 | MIPI_DPHY_DSI_TX_CLKP | 201 | PCIE1_TXN |
30 | GND | 93 | IRC_AIN | 139 | MIPI_DPHY_DSI_TX_D2N | 202 | PCIE1_RXP |
31 | RECOVERY_SARADC_VIN1 | 94 | PCIE0_CLKREQn_M3 | 140 | MIPI_DPHY_DSI_TX_D2P | 203 | PCIE1_RXN |
32 | SARADC_VIN2 | 95 | PCIE0_PERSTn | 141 | MIPI_DPHY_DSI_TX_D3N | 204 | PCIE1_REFCLKP |
33 | GND | 96 | PWM2_CH5_M1_FAN | 142 | MIPI_DPHY_DSI_TX_D3P | 205 | PCIE1_REFCLKN |
34 | SDMMC0_CLK | 97 | HDMI_TX_HPDIN_M0 | 143 | MIPI_DPHY_CSI0_RX_D0P | 206 | GND |
35 | SDMMC0_D1 | 98 | HDMI_TX_SDA | 144 | MIPI_DPHY_CSI0_RX_D0N | 207 | MIPI_DPHY_CSI4_RX_CLKP |
36 | SDMMC0_D0 | 99 | HDMI_TX_SCL | 145 | MIPI_DPHY_CSI0_RX_D1P | 208 | MIPI_DPHY_CSI4_RX_CLKN |
37 | SDMMC0_CMD | 100 | DP_HPDIN_M0 | 146 | MIPI_DPHY_CSI0_RX_D1N | 209 | MIPI_DPHY_CSI3_RX_D3N |
38 | SDMMC0_D3 | 101 | HDMI_TX_CEC_M0 | 147 | MIPI_DPHY_CSI0_RX_CLKP | 210 | MIPI_DPHY_CSI3_RX_D3P |
39 | SDMMC0_D2 | 102 | GND | 148 | MIPI_DPHY_CSI0_RX_CLKN | 211 | MIPI_DPHY_CSI3_RX_D2N |
40 | LCDC_DEN/EBC_SDLE/DSMC_DATA0 | 103 | MIPI_DPHY_CSI0_PWREN_H_1V8 | 149 | MIPI_DPHY_CSI0_RX_D2P | 212 | MIPI_DPHY_CSI3_RX_D2P |
41 | LCDC_VSYNC/EBC_SDCLK/DSMC_CLKN | 104 | SAI0_SDI0_M0_1V8 | 150 | MIPI_DPHY_CSI0_RX_D2N | 213 | MIPI_DPHY_CSI3_RX_CLKN |
42 | LCDC_HSYNC/EBC_GDCLK/DSMC_CLKP | 105 | SAI0_SDI1_M0_1V8 | 151 | MIPI_DPHY_CSI0_RX_D3P | 214 | MIPI_DPHY_CSI3_RX_CLKP |
43 | LCDC_CLK/EBC_SDOE/DSMC_RESETN | 106 | SAI0_SDI2_M0_1V8 | 152 | MIPI_DPHY_CSI0_RX_D3N | 215 | MIPI_DPHY_CSI3_RX_D1N |
44 | DSMC_INT0/GPIO4_A0_d | 107 | SAI0_SDI3_M0_1V8 | 153 | GND | 216 | MIPI_DPHY_CSI3_RX_D1P |
45 | DSMC_INT2/GPIO4_A1_d | 108 | SAI0_SCLK_M0_1V8 | 154 | HDMI_TX_D3N | 217 | MIPI_DPHY_CSI3_RX_D0N |
46 | PHY1_LED1/CFG_LDO0 | 109 | SAI0_LRCK_M0_1V8 | 155 | HDMI_TX_D3P | 218 | MIPI_DPHY_CSI3_RX_D0P |
47 | PHY1_LED2/CFG_LDO1 | 156 | HDMI_TX_D0P | ||||
48 | PHY1_MDI0+ | 157 | HDMI_TX_D0N | ||||
49 | PHY1_MDI0- | 158 | HDMI_TX_D1P | ||||
50 | PHY1_MDI1+ | 159 | HDMI_TX_D1N | ||||
51 | PHY1_MDI1- | 160 | HDMI_TX_D2P | ||||
52 | PHY1_MDI2+ | 161 | HDMI_TX_D2N | ||||
53 | PHY1_MDI2- | 162 | HDMI_TX_SBDN | ||||
54 | PHY1_MDI3+ | 163 | HDMI_TX_SBDP | ||||
55 | PHY1_MDI3- | 164 | GND | ||||
56 | 32KOUT_RTC_1V8 | 165 | MIPI_DPHY_CSI2_RX_CLKP | ||||
57 | VCC_RTC | 166 | MIPI_DPHY_CSI2_RX_CLKN | ||||
58 | LCDC_D0/EBC_SDDO0/DSMC_CSN0 | 167 | MIPI_DPHY_CSI1_RX_CLKN | ||||
59 | LCDC_D1/EBC_SDDO1/DSMC_CSN3 | 168 | MIPI_DPHY_CSI1_RX_CLKP | ||||
60 | LCDC_D2/EBC_SDDO2/DSMC_CSN2 | 169 | MIPI_DPHY_CSI1_RX_D3N | ||||
61 | LCDC_D3/EBC_SDDO3/DSMC_DATA1 | 170 | MIPI_DPHY_CSI1_RX_D3P | ||||
62 | LCDC_D4/EBC_SDDO4/DSMC_DATA2 | 171 | MIPI_DPHY_CSI1_RX_D2N | ||||
63 | LCDC_D5/EBC_SDDO5/DSMC_DATA3 | 172 | MIPI_DPHY_CSI1_RX_D2P |
Android14
uboot-2017.09
kernel-6.1.57
Coming soon…
Datasheet |
|
|
|
Reference Manual |
|
Tools |
|
If you order the SOM or any question, please feel free to contact us at market@armdesigner.com
